气相沉积法氢氧化镁在超薄电缆中的颠覆性应用
发布时间: 2025-03-11
气相沉积法氢氧化镁在超薄电缆中的颠覆性应用
随着5G通信、物联网和新能源汽车的快速发展，超薄电缆作为信号传输与电力供应的核心组件，对材料性能提出了更高要求：既要具备优异的绝缘性、耐高温性和机械强度，又需满足轻量化、柔性化设计需求。然而，传统电缆绝缘材料（如聚乙烯、聚氯乙烯）在高温稳定性、阻燃性及厚度控制方面存在明显瓶颈。近年来，气相沉积法制备的氢氧化镁涂层技术，凭借其纳米级均匀成膜、超薄厚度控制和超强附着力，正在为超薄电缆行业带来革命性突破。
一、气相沉积法（CVD）的技术优势解析
气相沉积法（Chemical Vapor Deposition, CVD）是一种通过气态前驱体在基材表面发生化学反应形成固态涂层的先进工艺。相较于传统溶液涂覆或物理气相沉积（PVD），CVD技术在超薄电缆绝缘层制备中展现三大核心优势：
1. 纳米级厚度控制：CVD可精准调控涂层厚度至亚微米甚至纳米级别，满足超薄电缆对绝缘层“薄而不漏”的严苛要求。例如，采用低压CVD技术可将氢氧化镁涂层厚度控制在50 - 200纳米，较传统工艺降低90%以上。
2. 三维均匀覆盖：气态反应物可渗透至电缆表面微观孔隙，实现复杂结构表面的全覆盖，避免涂层裂纹或空洞问题，显著提升绝缘可靠性。
3. 高温稳定性增强：CVD过程中高温环境（通常300 - 800℃）促使氢氧化镁与基材形成化学键合，涂层附着力达50MPa以上，在长期热循环下仍保持稳定。
二、氢氧化镁：被低估的高性能绝缘材料

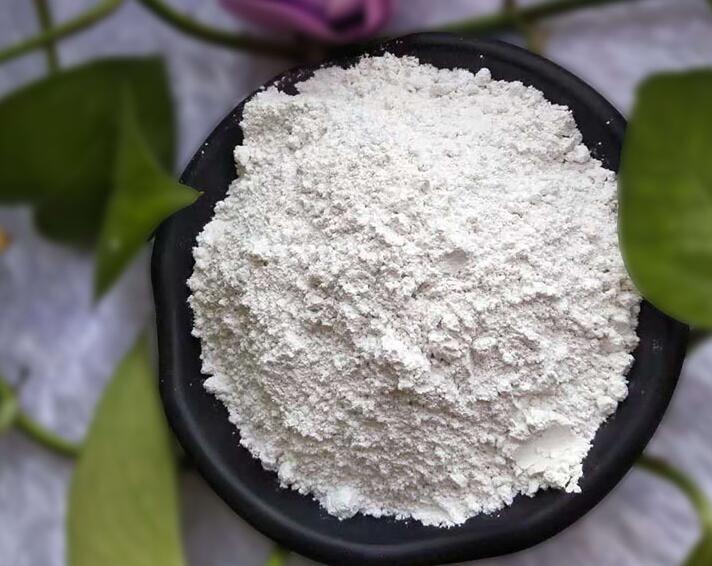

氢氧化镁（Mg(OH)₂）因其独特的层状晶体结构和热分解特性，成为电缆绝缘材料的理想选择：
- 阻燃性能卓越：当温度超过340℃时，氢氧化镁分解为氧化镁和水蒸气，吸热反应可降低环境温度，释放的水蒸气稀释氧气浓度，实现双重阻燃机制。实验表明，添加35%氢氧化镁的电缆可将极限氧指数（LOI）从18%（普通PVC）提升至32%以上。
- 介电强度突出：氢氧化镁的介电常数（ε≈3.0）远低于传统材料（如氧化铝ε≈9.8），可减少信号传输损耗，尤其适用于高频通信电缆。
- 环境友好性：氢氧化镁无毒、无卤，分解产物不会释放腐蚀性气体，符合RoHS和REACH环保标准。
三、CVD法制备氢氧化镁涂层的颠覆性工艺
传统方法通过熔融共混将氢氧化镁粉末添加到聚合物基体中，但存在分散不均、添加量受限（通常≤60%）、机械性能下降等问题。而CVD技术通过以下创新路径实现性能跃升：
1. 前驱体设计与反应优化
以镁有机化合物（如乙酰丙酮镁）为前驱体，在氢气/氩气氛围中分解生成高纯度Mg(OH)₂。通过调节反应温度、气体流速和压力，可精确控制晶体取向，形成（001）晶面主导的片状结构，最大化阻燃和绝缘效能。
2. 低温等离子体辅助技术
针对热敏性电缆基材（如聚酰亚胺），引入等离子体增强CVD（PE - CVD），将沉积温度降至150℃以下，同时利用等离子体活化基材表面，提升涂层结合力。
3. 梯度涂层结构设计
采用多层沉积工艺，在电缆表面依次生成Mg(OH)₂阻燃层、SiO₂绝缘层和疏水保护层，实现“阻燃 - 绝缘 - 耐候”一体化功能。
四、超薄电缆行业的实际应用案例
1. 5G高速背板连接线
某头部通信设备商采用CVD法在0.08mm厚铜导线上沉积1μm氢氧化镁涂层，电缆整体直径减少40%，传输损耗降低22%，并通过UL94 V - 0级阻燃认证。
2. 新能源汽车高压线束
德国某车企将CVD涂层应用于800V高压电缆，在 - 40℃~200℃工况下，绝缘电阻稳定在10¹⁴Ω·cm以上，耐电弧性能提升3倍，助力轻量化与安全性升级。
3. 柔性可穿戴设备电缆
日本企业开发出厚度仅0.15mm的螺旋形超薄电缆，经5000次弯曲测试后，CVD涂层无脱落，阻抗变化率<2%，完美适配智能手表、医疗传感器等场景。
五、技术挑战与未来发展方向
尽管CVD - 氢氧化镁技术优势显著，但仍需突破以下瓶颈：
- 成本控制：高纯度前驱体和真空设备导致初期投资较高，需开发低成本镁源（如氯化镁）和连续化沉积工艺。
- 规模化生产：现有设备多为批次式生产，亟需研发卷对卷（Roll - to - Roll）CVD系统，适应千米级电缆连续涂覆。
- 复合功能拓展：探索与石墨烯、氮化硼等材料的共沉积技术，赋予电缆导热、电磁屏蔽等附加功能。
据MarketsandMarkets预测，到2028年，全球超薄电缆市场规模将达270亿美元，其中气相沉积涂层技术渗透率有望突破35%。随着设备国产化和工艺优化，这项技术
